제품 상세 정보:
|
| 표준 절단 금형: | 음극 전극 56 * 43 밀리미터 / 양극 58 * 45 밀리미터 | 절단 크기: | Max.L 120*W 80 밀리미터 |
|---|---|---|---|
| 절삭압: | Max.1T | 절단 행정: | 12 밀리미터 |
| 컷팅 버어: | 수직 거친 부분 ≤12μm 수평선상 거친 부분 ≤20μm | 두께를 줄이기: | Max.0.5mm |
| 정확성을 줄이기: | ±0.1mm | 에어 서플라이: | 0.5~0.8MPa 아르곤 또는 질소 실린더 또는 0.7MPa 압축된 공기 |
| 힘: | 100W | 장비 차원: | L300mm*W250mm*H 340 밀리미터 |
| 정미중량: | 약 34Kg |

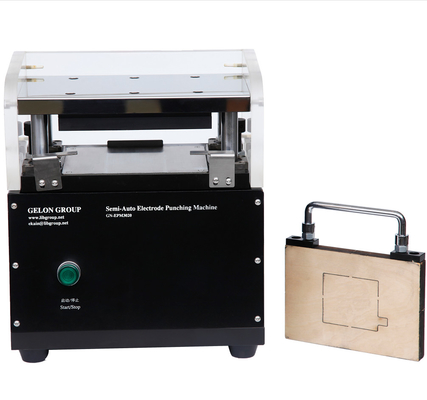

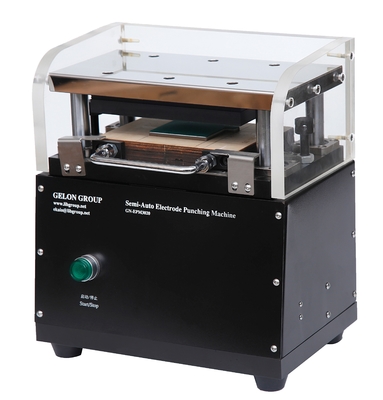

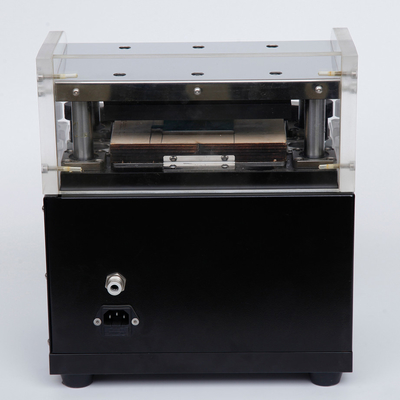

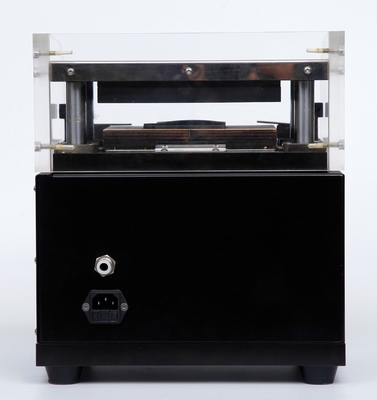

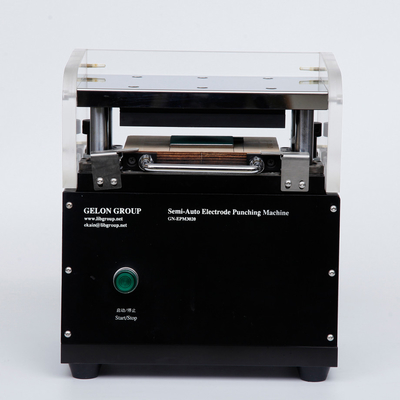

쌍 다이 전극 절단기와 소형 정확성 공기 다이 커터
파우치 전지 조사 Gn-S100p를 위해
나. 장비에 대한 개관
1. 반자동 다이 절단 기계는 양극에서 사용된 장치고 리튬 이온 적층화 배터리의 양극 다이 절단입니다.장비는 단일 전극을 위해 다이 컷하기 위한 공기 방식을 사용합니다. 그것은 글로브 상자에 위치할 수 있고 우리가 다른 배터리의 크기의 형성과 다이 절단을 달성하기 위해 고객 요구 사항에 따라 나이프 주형의 다양한 모양을 제공할 수 있습니다.
달성되기 위한 플레이트 전극 공급, 나이프 템플릿은 절단을 죽고, 글로브 상자에서 사용될 수 있습니다 ;
II. 설비 특성
1.실린더 드라이브와 절삭압과 속도는 조정될 수 있습니다.
2.다이 절단 상품은 작은 거친 부분, 어떤 파우더, 어떤 오목과 다른 나쁜 외양을 가지고 있지 않습니다 ;

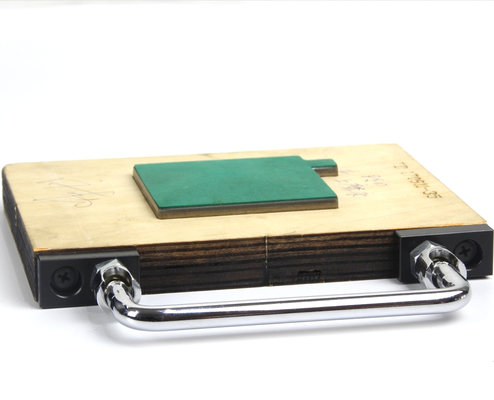

3.절단 금형은 안전한 운영을 보증하기 위해 드로워 유형 디자인으로 만들어집니다.
4. 절단 금형을 대체는 쉽고 편리하고 빠릅니다.
5. 음극과 음극 블레이드 다이의 표준 세트가 또한 고객 요구 사항에 따라 만들어질 수 있습니다 ;
3세. 장비의 기술적인 매개 변수
| 이름 | 매개 변수 | 발언 |
| 표준 절단 금형 | 음극 전극 56 * 43 밀리미터 / 양극 58 * 45 밀리미터 | 그것은 고객 요청에 따라 맞춤화될 수 있습니다 |
| 절단 크기 | Max.L 120*W 80 밀리미터 | 배터리 탭을 포함합니다 |
| 절삭압 | Max.1T (1MPa 압축 가스) | 추천된 조절 압력, 500Kg(0.5MPa) |
| 절단 행정 | 12 밀리미터 | 절단 금형과 전치판 사이의 거리 |
| 형태수명을 줄이기 | 1만 번 | |
| 컷팅 버어 |
수직 거친 부분 ≤12μm 수평선상 거친 부분 ≤20μm |
|
| 두께를 줄이기 | Max.0.5mm | 호일은 알루미늄 / 구리로 만들어집니다 |
| 정확성을 줄이기 | ±0.1mm | |
| 급기 | 0.5~0.8MPa 아르곤 또는 질소 실린더 또는 0.7MPa 압축된 공기 | 글로브 상자에서 압축된 공기는 권고되지 않습니다 |
| 힘 | 100W | |
| 장비, 차원 | L300mm*W250mm*H 340 밀리미터 | |
| 팩킹 크기 | L400*W340*H450mm에 대하여 | |
| 정미중량 | 약 34Kg | |
| 총 중량 | 약 43 킬로그램 | |
| 사이트가 사용합니다 | 그것은 글로브 상자에서 사용될 수 있습니다. 장갑 박스 스페이스가 장비의 전체적인 크기를 일치시키는지 체크하세요 | |
| 보증 시간 | 1년 보증, 수명 유지 |
