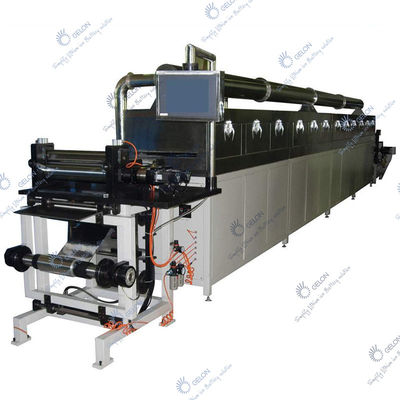

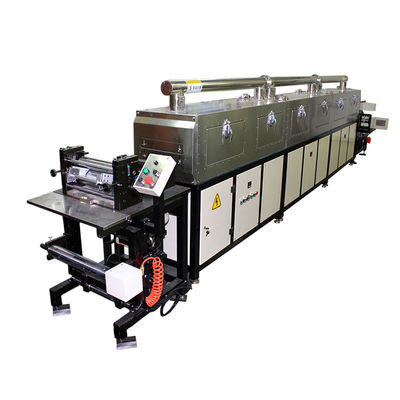

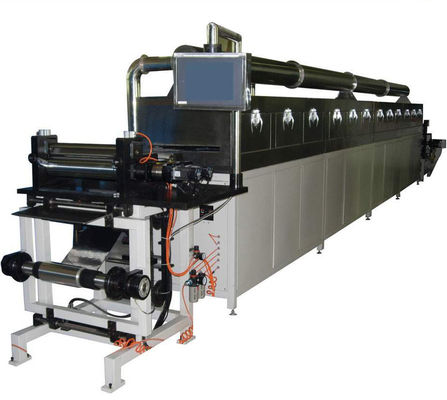

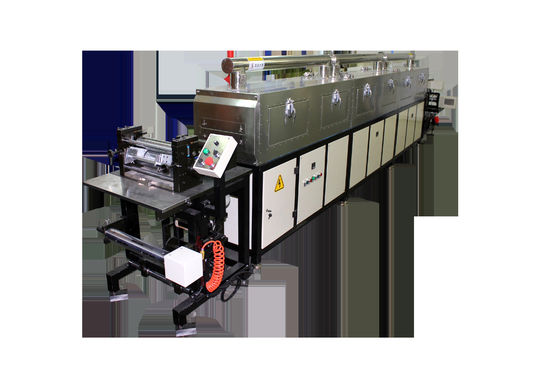

전지 생산 기계를 위한 겔론 리튬 이온 전지 자동 되감기 파일럿 스크레이퍼 코팅기기

전지 생산 기계를 위한 겔론 리튬 이온 전지 자동 되감기 파일럿 스크레이퍼 코팅기기

제품 설명

I.Technical 상술 :

1.기초 자료 두께 : 알루미늄 호일 0.012~ 0.030 밀리미터 ; 동박 0.008 ~ 0.030 밀리미터 ;

2.기초 자료 폭 : 알루미늄은 100-440mm을 좌절시킵니다 ; 동박 100-440mm.

3.습식 코팅의 max.thickness :80~400um (슬러리의 점착성이 허락됩니다)

4.최대. 폭을 코팅하는 것 : 440 밀리미터, 최대. 롤폭을 코팅하는 것 : 500 밀리미터

5.기계적 테이프 속도 : 0.5 ~ 8m/min(Max) ;

6.도포 속도 : 0. 5 ~ 5m/min (슬러리 재료, 두께, 점착성으로 다른)

7.기계의 전체 길이 :2m*Drying 박스 4 part+3m=11m

8.전원 공급기 : 380V 50HZ 40KW

9.급기 :0.5-0.7MPa

II.Technical은 매개변수화합니다 :

1.도포 방법 :

(1) 간헐 도장

자동 고정된 길이 부분을 코팅하는 a.The 첫 표면 ;

첫번째 옆을 코팅하는 b.composite 옆 자동적인 트래킹 ;

복합 피복물로부터의 간격의 c.the 길이.

(2) 연속 피복

2.간헐 도장 격차 :5-8000mm±1mm(adjustable) ;

3.도포 정밀도 :

정확도 허용한도의 a.dry 두께 : 일 측면 음극 : ±2.5μm, 일 측면 음극 : ±2.5μm (수직 단면에 4-5 핵심을 가로지르는 section,100mm에서 실험합니다)

b.coating 정부 정렬이 다음을 허용오차를 줍니다≤ ± 1.0 밀리미터

c.The 평균 길이 허용한도 : ≤ ± 1.0 밀리미터 ;

허용한도의 d.The 평균 폭 : ≤ ± 1.0 밀리미터 .

4.롤 코어 지름 : 휘발유 상승 축으로, 3 인치 ;

5.장력 조정 : 필름의 구멍이 걸리는 톱니바퀴 긴장, 중량 상수 긴장

6.보정 제어 정확성 : 정확성을 보정한 ±0.01mm : ±1mm

7.기계의 앞 부분에 위치해서 운영하는 운영자

8.드라이링 타입 :

a.hot 자연 건조, 열풍 순환 ;

b.Heating : 전기 heating9KW*4part=36KW

c.hot 공기 용적 : : 2300M3/h ×4part=9200M3/h(adjustable)

d.exhaust 공기 비율 : . 2300M3/h

9. 오븐 길이 :2m/part*4part=8m

10. 오븐 재료 : 둘다 안쪽이고 외부인 스테인레스 강 ;

11. 오븐 온도 : 실 온도 ~ 150 Ｃ, 4 부분 독립적으로 조정할 수 있는, 온도 제어 정확도 <>Ｃ ;

III.Main 구조 :
