제품 상세 정보:
|
| 상품 이름: | 명부가 배터리 전극 슬리팅을 위한 자동 슬리팅 머신을 회전시킵니다 | 기능: | 전극 슬리팅 |
|---|---|---|---|
| 전지법: | 실린더, 팁, 사방정계 셀 | 장비 타입: | 전자동 |
| 효율: | 고효율 | 전압: | 380V |
| 폭: | 1-800mm | 속도: | 1-100m/min |
| 강조하다: | 100m/min 배터리 조립체 기계,롤 투 롤 자동 슬리팅 머신,전극 슬리팅 자동 명부 슬리터 |
||

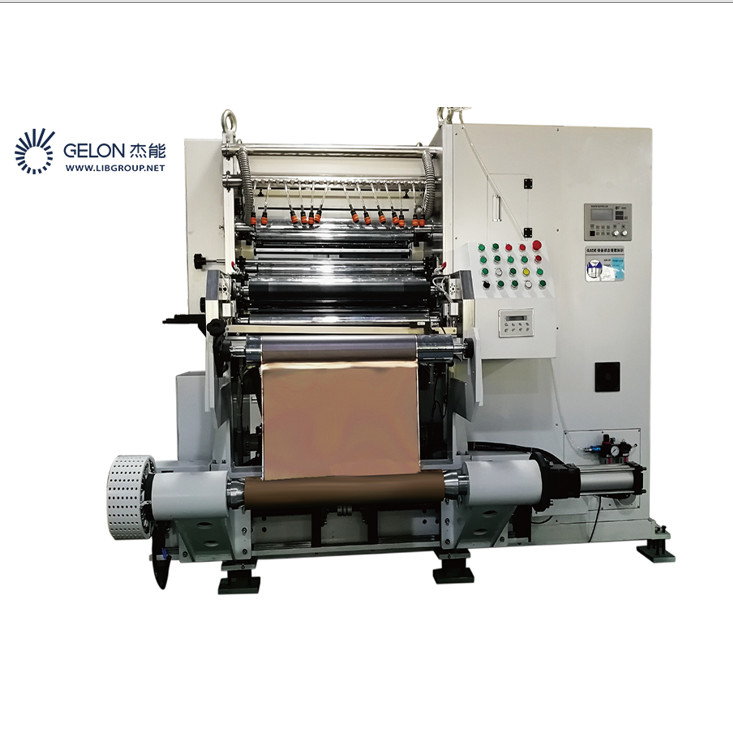

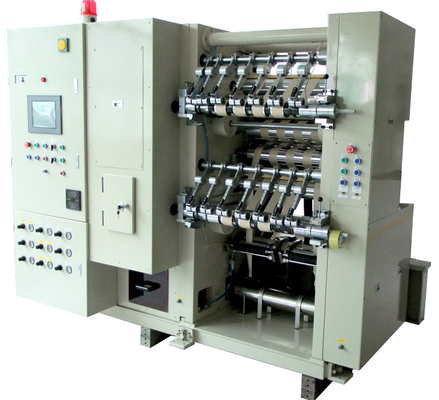

명부가 배터리 전극 슬리팅을 위한 자동 슬리팅 머신을 회전시킵니다
1.1 원리에 대한 도입

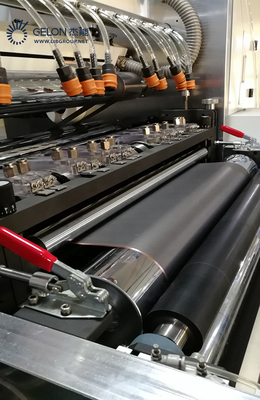

굴려진 양극 / 양극은 롤 메커니즘 안으로, 그리고 기계 견인을 통하여 로딩됩니다, 전극이 슬리팅을 위한 공정 규격에 따라 배열되는 절단기 세트에 보내지고 상부 및 하부 리와인딩기가 명부 안으로 슬릿 전극을 수집하고 에지 소재가 에지 소재 장치에 의해 수집됩니다. 장비는 프로세스 범위 이내에 전극, 거친 부분, 곧음과 다른 과정 지시기의 안정적 슬리팅을 보증하기 위해 일탈 보정 시스템, 긴장 구동 시스템, (나이프 흡수 먼지를 포함하여) 먼지 흡입 시스템과 다른 보조 정밀 작동에 의해 도움을 받습니다.
1.2 프로세서 플로우
reels→ereceived platform→eTraction roller→eSlitting 나이프 sete→Over-roller를 풀기 위해 물질을 로딩하는 전송 운반대는 길게 째져 자동적으로 button→eThe 장비를 시작하기 위해 시스템을 위로 →eSeparately와 미끄러져 움직이는 차별적 되감기 axis→eEdge 물질 rewinding→eSet 아래로 그 전극 tension→eSwitching을 요구하기 automatic→ePress에 대한 전극 정렬 시스템을 할당하고 금제에서 수집됩니다.
| 아니오. | 항목 | 기술적인 매개 변수 | 발언 |
|
1 |
재료에 적합합니다 |
눌린 LFP, LCO, LMO, NMC, LTO, 탄소, 흑연을 회전시키는 것을 가진 전극 | |
|
2 |
달리는 포일 매개 변수 |
알루미늄 포일(AL) :두께 :9~30um ; 폭 : 50~500mm 롤 직경 : Max.400mm |
|
|
한 잔의 차 포일 (Cu) :두께 : 5~30um 폭 :50~500mm ; 롤 직경 : Max.400mm ; |
|||
| 3 | 롤러 폭 | 550 밀리미터 | |
| 4 | 슬리팅 폭 | 30~500mm | |
| 5 | 기계적 동작속도 | 50m/min | |
| 5 | 슬리팅 속도 | 1-40m/min | 슬리팅 효과에 따라서 |
| 7 | 전극 두께 범위 | 50-300μm | |
|
8 |
슬리팅법 |
1, 합병된 조각 나이프 슬리팅 ; 2, 니시무라 유형 나이프 세트 구조. 3, 슬리팅 상술, 18650/21700 (7 lanes,7knives /set은 음극과 음극 슬리팅 나이프)를 포함했습니다 |
|
| 9 | 리와인드링 방법 | 두 주축 슬립 차 주축 혼란 되감기 |
우리는 또한 다른 가득 찬 자동 생산 라인을 제공합니다 .
