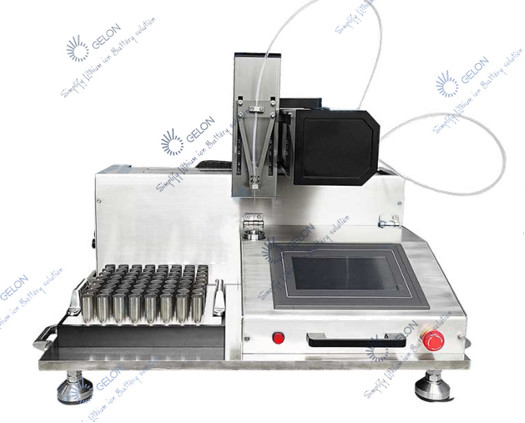

전해질 충전 공정 4680 18650 리튬 배터리 조립 장비

전해질 충전 공정 4680 18650 리튬 배터리 조립 장비

나 .시스템 설정

1. 스테인리스와 알루미늄 합금으로 만드는 1개의 구조;

2. 자동 리프팅 장치에는 공압 제어 스프링 리프팅 장치를 포함하여 2개의 작업 스테이션이 있습니다.

3. 진공 액체 주입 헤드 2세트, SS316 용기 및 이중 공압 리프트 이중 리프트 차단 밸브 구조

4. 2개의 정밀 정량 펌프(모델: E2a-d20i) 스테핑 모터와 정밀 세라믹 로터리 밸브로 구동되는 플런저 펌프.주입량은 20ml(23.5g)까지 가능합니다.(펌프 데이터 참조)

5. 공압 제어 밸브 어셈블리, SMC 공압 제어 밸브 모듈

6. PLC 컨트롤러, 컬러 터치 스크린

7. 모든 액체 파이프는 PFA 플라스틱입니다.

II.시스템 연결

이 기계는 고객이 제공한 글로브 박스에 사용하도록 설계되었습니다.기계 본체는 프레임, 액체 주입 헤드, 자동 포지셔닝 시스템, 계량 펌프 등을 포함하여 글러브 박스에 배치됩니다.

기계의 제어 요소는 글러브 박스 외부에 있습니다.제어 상자, 공압 제어 밸브 어셈블리 등을 포함합니다. 기계 본체와 제어 요소는 공기 파이프와 케이블로 연결됩니다.이 파이프와 케이블은 글러브 박스의 예약된 공간을 통해 연결됩니다.

진공원과 압축공기는 고객께서 준비하셔야 합니다.

글러브박스를 통과하는 관로 : 일반공기유입관 1개, 일반배기관 1개, 진공관 1개, 가압공기관 1개(가압이 필요한 경우)액체 주입 펌프는 글러브 박스에 넣거나 뺄 수 있습니다.컨트롤 박스는 글러브 박스 외부에 있습니다.

III.작업 단계

1. 2개의 포지셔닝 트레이에 2개의 배터리를 수동으로 놓습니다.

2. 시작 스위치(풋 스위치)를 누르면 배터리가 작동합니다.

자동으로 하강

--- 액체 주입 헤드의 하부로 변환

--- 상승

--- 커패시터와 액체 주입 헤드를 밀봉하십시오.

--- 자동 액체 주입 공정

--- 액체 주입이 완료되면 배터리가 하강합니다.

--- 원래 위치로 번역

--- 상승;

3. 각각 2개의 배터리를 수동으로 제거합니다.

4. 다음 액체 주입을 위해 새 배터리 2개를 넣습니다.

VI.액체 주입 원리

배터리는 액체 주입 헤드와 함께 밀봉되어 있으며 액체 주입 헤드 내부와 커패시터를 한 번 진공 청소하기 시작합니다.진공 추출이 완료되면 액체 주입 헤드의 포핏 밸브가 하강하여 액체 주입 헤드와 배터리 사이의 채널을 닫고 액체 주입 밸브의 진공을 해제합니다.이때 탱크 내부는 고진공 상태를 유지한다.액체주입펌프는 액체주입노즐을 닫아 액체주입밸브에 전해액을 정량주입한다.포펫 밸브를 열어 전해액을 배터리로 빨아들입니다.

진공도와 배터리 내부 밀도에 따라 액체 주입 헤드를 다시 진공화하거나, 대기를 통과시키거나, 배터리에 전해액이 모두 주입될 때까지 압력을 유지하기 위해 여러 진공 및 액체 흡입 절차를 설정할 수 있습니다.지속 시간은 배터리의 젖음 시간 요구 사항에 따라 결정될 수 있습니다.배터리의 공기가 배출되고 전해액이 커패시터 셀에 완전히 흡수됩니다.

V. 매개변수

1. 액체 주입량: 0-20ml, 정확도 ± 1%

2. 배터리 사양: 21700 / 26650 / 32650.

3. 용량 속도: 일반적인 액체 주입 절차에 따라 PPM = 2pc

4. 전원 공급 장치: 220V AC

5. 공기 공급: 75 PSI

6. 진공: 고객이 제공

7. 압력 가스 공급: 고객이 제공
