I.소개

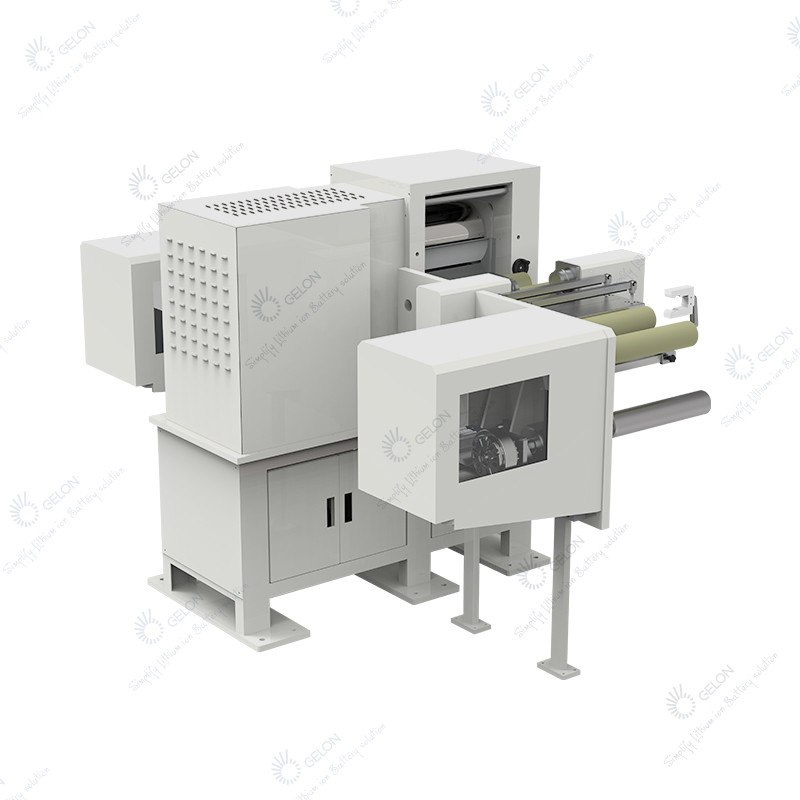

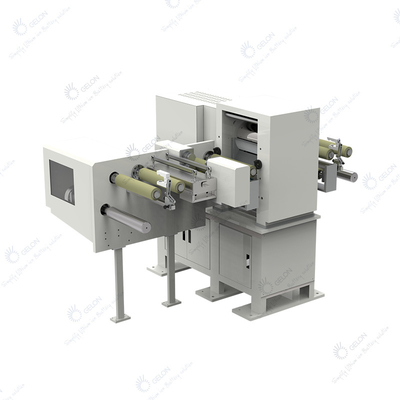

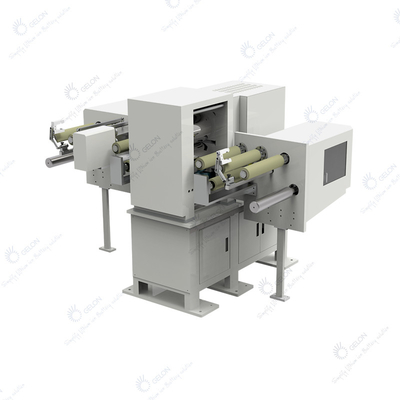

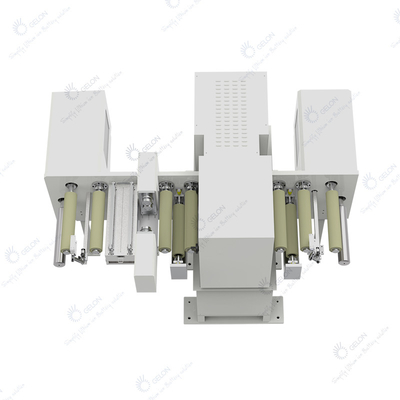

캘린더는 생산 라인을 누르는 전극의 주요 장비입니다.주강 갠트리, 롤, 가변 주파수 모터 감속기, 갭 조정 시스템, 전기 제어 시스템, 공급 가드 플레이트 및 롤 표면 청소 메커니즘으로 구성됩니다.

주요 기능은 롤러에 의해 적절한 밀도에 도달하고 전극에 따른 두께 요구 사항을 충족시키기 위해 전극을 누르는 것입니다.

.

II.장비 구성 및 매개변수:

롤 측정: ∮ 210x330mm(직경 × 너비)

작동 모드: 연속 작동

기계 속도: 5m/분

물자 유형: 전극

외관: 회색

1. 메인 신체:

주요 기능 : 전극을 누르면 일정 두께에 도달

롤러 사양: ∮ 210x330mm(직경 * 폭)

롤러 재질: 9Cr3Mo 시리즈 합금강 롤러

롤러 표면 경도: hrc66 이상

롤러 경화 깊이: ≥ 8mm

롤러 크롬 도금: 0.08-0.12mm

롤러 표면 거칠기: Ra ≤ 0.4

롤러 간격 조정: 수동 조정

롤러 간격 조정 범위: 0 ~ 2.0mm

최대 작동 압력: 80T

장비 색상: 회색

롤러 가열 모드:(선택 사항)

폐쇄 루프 제어 난방 시스템: 온도 컨트롤러, 솔리드 스테이트 릴레이 및 K형 열전쌍으로 구성됩니다.

화력 : 1.6kw * 2 (1pc / 상하롤러)

2. 풀기

풀림 샤프트 : 인플레이션 건이 장착된 컨트롤 밸브가 있는 인플레이션 샤프트

사양 : ∮3inches * 350mm

전극 장력 제어 : 마그네틱 브레이크

가이드 제어 : 리니어 베어링 가이드

3. 트리밍

기능 : 전극 양면의 코팅되지 않은 호일을 절단하여 압연시 연성이 일정하지 않아 발생하는 전극 접힘 현상을 줄이고, 전극 벨트 파손으로 인한 불량률을 줄이는 데 사용

원리 : 상부 절단날은 수동으로 공급 및 지지되며, 좌우 절단날은 별도로 제어됩니다.

드라이브 : 주파수 변환 모터가 회전 속도와 일치하도록 하단 커터 샤프트를 구동합니다.

4.다시인딩

기능 : 압연 전극재를 맨드릴에 감는다.

와인딩 샤프트: 컨트롤 밸브 포함, 인플레이션 건 포함 인플레이션 샤프트

사양 : ∮3인치 * 350mm

전극 장력 제어 : 마그네틱 브레이크

가이드 제어 : 리니어 베어링 가이드

드라이브 : 모터 감속기와 마그네틱 클러치를 통한 와인딩 샤프트
