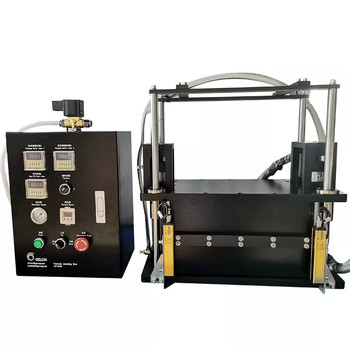

AC220V 50HZ 파우치 셀 배터리 조립 라인 스탠딩 박스 진공 레스트 챔버

파우치 셀 배터리 조립 라인 스탠딩 박스 진공 레스트 챔버

나.기능 개요

이 장비는 상부 캐비티를 사용하여 바닥판을 눌러 캐비티를 열지 않고 닫힌 캐비티(시간 설정 가능)를 형성한 다음 2차 공기 추출을 수행하여 -70KPa의 부압을 형성하고 일정 기간 동안 정지합니다. 시간(시간을 설정할 수 있음), 세 번째 진공에 대해 동일한 작업을 사용하여 -95KPa의 음압에 도달하여 셀의 공기가 제거됩니다.두 가지 사다리꼴 진공 방식은 많은 양의 전해액이 펌핑되는 것을 방지하는 동시에 동시에 펌핑됩니다.전해질이 완전히 침투하도록 합니다.

II기술적인 매개변수

0. 길이:(80-200mm, 탭 포함), 너비:(50-150mm, 에어 포켓 포함),

1. 치수 L x Wx H≈550x440x750mm(개봉 후 최대 높이
2. 주기 시간: 0-3배는 놓일 수 있습니다
3. 펌핑 시간: 0-60분 설정 가능
4. 서 있는 시간: 0.1-99S 설정 가능
5. 여는 치기: 250mm
6. 진공관 내경: 25mm, 진공: 63³/H(63입방미터/H)
7. 정적 상자의 진공 정도: ≤0.095Mpa(진공은 ≤0.090Mpa를 보장하기 위해 1분 동안 유지됨)
8. III 기본 매개변수:

IV 처리 성능:

4.1 측면 이중 실린더의 경우 문을 연 후 전체 높이가 750mm 미만인지 확인하십시오.

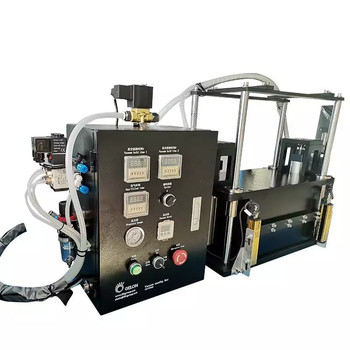

4.2 이 기계는 호스트와 제어 상자의 별도 설계를 채택하여 글러브 박스에서 기계를 사용할 수 있으며 조립 라인에도 배치할 수 있습니다.

4.3 규격이 다른 제품 배터리에 적용할 수 있으며 조정이 간단하고 편리합니다.
4.4 상부 캐비티는 실린더에 의해 구동되고 유연하게 위아래로 움직일 수 있는 4개의 선형 가이드 슬리브에 의해 안내되며 제품 견고성의 요구 사항을 보장하기 위해 안내가 정확합니다.
4.5 이 기계는 진공 게이지를 사용하여 설정 시간에 정확하게 도달합니다.
4.6 소형, 공간을 절약할 수 있습니다;나르게 쉬운 라이트급 선수.이동할 때 자동 작동을 위해 전기 제어를 사용할 수 있습니다.
4.7 정체되는 진공 정도 -30~-95kpa의 정체되는 장 견고: 압력 강하 5kpa 시간> 1min;
4.8 스탠딩 박스의 대기 시간, 진공도, 진공 펌핑 횟수 및 유지 시간을 자유롭게 설정할 수 있습니다.

V. 보안

안전 보호 커버가 있어 움직이는 부품이 보호 커버 내부에 있으며 이중 버튼을 사용하여 배터리를 배치할 때 개인의 안전을 보장하기 위해 배터리를 시작합니다.

VI.안전, 환경 및 기타 요구 사항

1. 장비의 정상적인 작동으로 발생하는 소음은 ≤70db(장비에서 1m 떨어진 곳에서 감지됨)입니다.
2. 공장 단위면적당 내하중 요구량: ≤400kg/㎡;
3. 전체 생산 과정에서 셀 표면에 긁힘, 손상, 얼룩, 주름 및 전해액이 없는지 확인하십시오.
4. 신체 상해를 유발할 수 있는 장비 부품에 각종 안전 경고 표시를 부착하십시오.
5. 장비는 오작동의 위험을 피하기 위해 수동 또는 자동 모드에서 전방 및 후방 동작 사이에 연동 관계가 있습니다.
6. 물, 전기, 가스, 증기 등 설비의 생산 및 설치는 국가기준에 적합하며 진공발생기의 사용은 안전하다.
