제품 상세 정보:
|
| 생산 이름: | 4680 배터리 와인딩 머신 | 용법: | 리튬 이온 배터리 연구 및 생산 |
|---|---|---|---|
| 압축공기: | 0.5~0.7MPa | 무게: | 12.3T |
| 장비 크기: | L5800mm× W1800mm×H 2450mm | 적용 가능한 산업: | 리튬 이온 배터리, 새로운 에너지 |
| 핵심 부품 보증: | 일년 | 아큐움 소스: | 최소 -60Kpa |
| 힘: | 65KW | 장비 소음: | ≤75db |
| 강조하다: | 4680 배터리 와인딩 머신,원통형 배터리 와인딩 머신 |
||

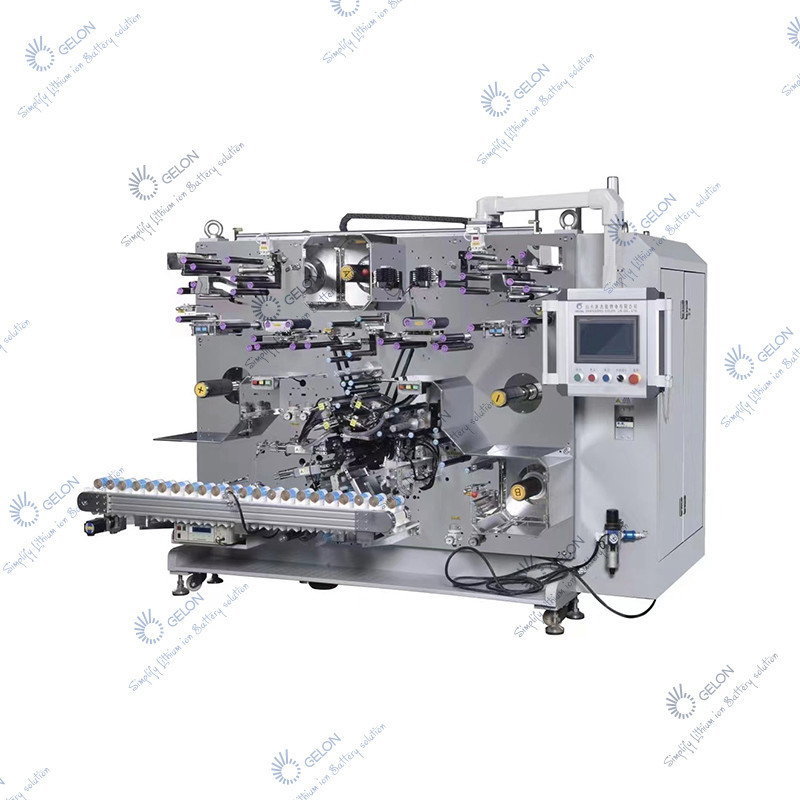

Gelon 4680 배터리 감기 기계 원통형 리튬 배터리 기계
이 장비는 주로 원통형 셀의 감기 및 성형에 사용되는 전원 리튬 배터리 셀용 자동 리튬 이온 배터리 셀 와인딩 기계입니다.이 장비는 3 롤 3 스테이션 바늘 감기 구조를 채택합니다.
장비 구성
1. 장비 크기: 약 5800mm(길이) × 1800mm(너비) × 2450mm(높이)(팬 제외, 참고용으로 최종 장비 크기는 실제 설계에 따름)
2. 바닥 표면에서 작업장 천장 순 높이: ≥ 2600mm(총 장비 높이 ≤ 2550mm).
3. 장비 중량: 약 12.3T (장비 설치 현장 지반 베어링 ≥ 1000KG/㎡).
4. 외관 색상: 표준;또는 고객이 제공한 컬러 플레이트(고객 컬러 플레이트에 따라 제작).
5. 작동 전력: AC380V±10﹪, 전력 65KW, 주파수 50Hz.
6. 압축공기: 0.5~0.7 MPa, 사용유량 약 3000L/min, 사용률 90%.
7. 진공 소스: 최소 -60Kpa.
8. 사용 환경: 온도 10～35℃, 이슬점 20℃ 이하, 가연성 및 부식성 가스가 없을 것, 먼지가 없을 것(청결도 10K 등급 이상).
장비 소음: ≤75db(장비 외벽에서 1m 거리에서 측정)
들어오는 자료 아래에 적응
| 재료 | 매달다스크롤N영형. | 너비(mm) |
단일 조각 길이 (mm) |
두께 (μm) |
두께 차이(m) | 롤러지름(mm) | 최대 코일 외경(mm) |
무게 (킬로그램) |
| 음극 전극 | 2 | 60～150 | 1600~6000 | 60～280 | ≤3μm | Ф76.2±1 | Ф800 | 최대 200 |
| 양극 전극 | 2 | 60～150 | 1600~6000 | 60～280 | ≤3μm | Ф76.2±1 | Ф800 | 최대 200 |
| 분리 기호 | 2 | 60～150 | 1600~6100 | 8～25 | — | Ф76.2±1 | Ф 600 | 최대 80 |
| 티원숭이 1 | 2 | 10～30 | 60～120 | 15～40 | — | Ф76.2±1 | Ф 200 | — |
