제품 상세 정보:
|
| 전원 공급기: | 단일 상 AC220V ± 10% 50Hz | 급기: | 0.5-0.7mpa (급기가 0.5MPa일 때, 소요유량은 300NL / 분입니다) |
|---|---|---|---|
| 작동 온도: | 0-55 Ｃ | 사용 환경: | 어떤 부식성 가스 또는 가연물 환경과 먼지의 어떤 가옥한 환경 |
| 차원: | 2850 Ｘ 2050 Ｘ 1800 밀리미터 (쿠스토미즈드) | 색: | 은 (쿠스토미즈드) |
| 중량: | 약 3000 킬로그램 (≤ 750KG / m2) | 힘: | 12KW |
| 소음: | ≤ 75 DB (데시벨) (배제하는 재 흡기 팬) | ||
| 강조하다: | 12KW 리튬 배터리 생산 라인,실린더 셀 배터리 권상기,세미 자동차 배터리 권상기 |
||

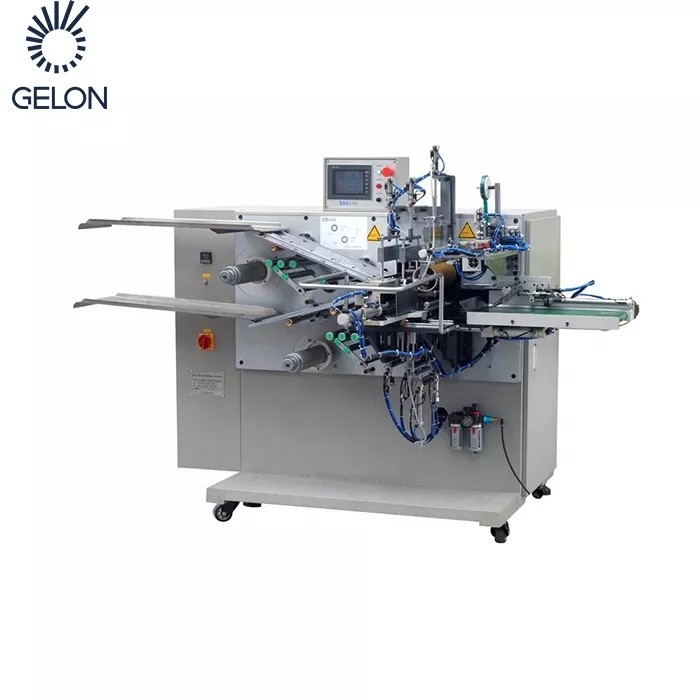

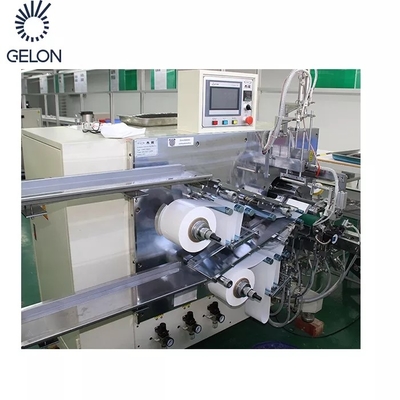

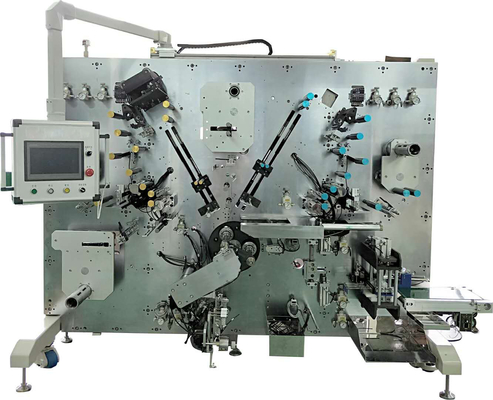

겔론 축전지 장비 실린더 세포 리튬 배터리 생산 라인 오토-세미아우토 권상기
I. 도입
특징 :
1. 가득 찬 캠 조종은 당김과 푸싱 바늘과 반전을 위해 채택됩니다. 장비는 고효율과 낮은 불량 발생률로, 안정적입니다.
2. 전극은 스레에-웨이 일탈 보정 제어를 채택합니다 : 제품 품질을 보증하기 위한 언와인딩, 과정과 선행-권선.
편향 보정, 정전 제거, 등을 여행하면서, 장비는 먼지 제거, 장력 조정, 품질 검사, 길이 측정과 같은 메커니즘을 통과한 후 베터리 셀 주위에 정부 전극 소편과 리튬-이온 배터리 요소의 진동판을 감습니다 ; 셀, 단락 시험, 결함적 방전과 컨베이어 벨트로부터의 전송의 생산의 완료 뒤에.
II.Specifications
| 롤러 | 폭(MM) | 두께(μm) | 길이 (밀리미터) | 재료 OD 맥스.(밀리미터) | 물질 id (밀리미터) | |
| 음극 | 1 | 40-70 | 80-180 | 700-1500 | Φ450 | Φ76.2 |
| 음극 | 1 | 40-70 | 80-180 | 700-1500 | Φ450 | Φ76.2 |
| 분리대 | 2 | 40-70 | 12-35 | Φ300 | Φ76.2 | |
| 묶음테프 | 1 | 25-65 | 20-60 | Φ200 | Φ76.2 |
1. 권선 방법 :
A. 3 권취 니들과 3 위치 와인딩.
비. 바늘 직경 Ø 3.5 (또는 (Ø 3.5 - Ø 8.0을) 특화했습니다)
Ｃ. 권선 직경 : Φ 18 - Φ 23 밀리미터 (18650, 21700, 기타 등등에. 적용할 수 있는)
Ｄ. 탭의 수 : 양쪽 음극과 음극 또는 모든 탭을 위한 1-2
Ｅ. 노출된 탭 길이 : 8-25mm
2.꾸불꾸불한 정확도
음극과 음극의 A. 정렬 : ± 0.3 밀리미터
전극과 분리대 사이의 B. 정렬 : ± 0.3 밀리미터
기록 : 음극과 음극은 각각 3 배 보정됩니다 (언와인딩 수정, 과정 수정과 선행-권선 수정)
분리대의 이층의 C.Alignment : ± 0.5 밀리미터
3.꾸불꾸불한 능력
1. 생산력
생산 속도 : 1200 밀리미터 장기간 음극 이내에 ≥ 20 ppm ; (21700개 셀)
농작물 기동화 비율 ≥ 95%
× 100%, 필요한 공제가 맞춘 장비의 } / (시동 시간 - 필요한 공제 시간) × 이론적 생산이 가속시킨 기동화 비율 = { 전체 생산 : 다운시간은 연료 보급과 벨트 연결을 위해 제작 준비 시간과 같은 비 장비 이유에 의해 발생되었습니다.
2. 자격 비율 ≥ 98%
(불량 재료를 제외한) 좋은 상품 / (생산 - 필요한 공제를 합계하세요) × 100%의 자격 비율 = 전체 수
가난한 테잎 연결, 포일 길이에 대한 허용한도에서, 결함이 있는 없는 탭, 등과 같은 비 장비 팩터에 의해 초래된 결함 제품의 양을 공제하는 것이 필요합니다.
음극과 음극의 긴장 : 조정할 수 있는 (설정 가능한) 20N
격막 장력 : 조정할 수 있는 (설정 가능한) 10N
IV. 설비 도입과 위임
1. 전원 공급기 : 단일 상 AC220V ± 10% 50Hz
2. 급기 : 급기가 0.5MPa인 0.5-0.7mpa,
소요유량은 300NL / 분입니다)
3. (JISB3502에 따르면) 사용 환경
A.Working 온도 : 0-55 Ｃ
비. 건조 룸에서, 어떤 부식성 가스 또는 가연물 환경과 먼지의 어떤 가옥한 환경도 있지 않아야 합니다
4. 차원 : 2850 Ｘ 2050 Ｘ 1800 밀리미터 (쿠스토미즈드)
5. 색 : 은 (쿠스토미즈드)
6. 중량 : 약 3000 킬로그램 (≤ 750KG / m2).
7. 전원 : 12KW
8.노이즈를 내세요 : ≤ 75 DB (데시벨) (배제하는 재 흡기 팬)
가득 찬 오토매틱 차량 배터리 생산 Line/ 전기 차량 배터리 생산 라인 / 리튬 이온 배터리 플랜트 장비는 중국의 최고 소재 제조를 통합합니다, 겔론이 리튬 이온 전지를 위한 원료 용액의 전체 세트를 공급할 수 있습니다 .우리의 압도적이 제품은 LFP, LMO, LCO, NMC, NCA입니다 ; 새로운 권력 리튬 이온 전지를 위한 LTO, MCMB, 천연 흑연, 분리대, Electrolyte& 다르 부속물 (SBR CMC NMPPVDF와 Sup-Li,Al&Ni 탭과 건전지 팩 태그스, 등).
광범위한 배터리프로덕션 경험과 축전지 장비 파트로르리를 기반으로, 우리는 고객을 위한 턴-키이 솔루션과 인데르타켈리튬 이온 바테리 프로젝트 디자인, construction&training을 설계하고 제공할 수 있습니다 .
지금까지, 겔론 그룹은 성공적으로 테슬라, LG, 소니, ATL과 같은 자동화 설비 포르마니 잘 알려져 있는 배터리 제조사들을 공급했습니다 ;..... 아르헨티나, 영국, 러시아, 터키, 태국, 인도네시아, 인도인, 남아프리카 공화국인 볼리비아에서 또한 성공적으로 제공된 턴-키이 프로젝트 ....
1.) 리튬 배터리 자료의 전체 세트, 다음을 포함하여
LiMn2O4, LTO, NCA, LiNiMnCoO2(NMC), LiCoO2, 그라파이트(MCMB)와 다른 cathode&anode 배터리 소재 ; 알루미늄 포일, 동박, 전지 격리판, 기타 등등.
2.) 리튬 배터리 장비의 전체 세트. 예를 들면 다음
혼합기 --코팅기기--오븐--롤링 장치--용접기--슬리팅 / 컷이링 기계 --권상기--봉인한 기계, 기타 등등.
3.) 리튬 배터리 기술의 전체 세트 :
고객의 요구에 따르면, 우리는 시험소와 생산 라인을 설계할 수 있습니다.
