제품 상세 정보:
|
| 진공도: | -0.098Mpa | 구조: | 단일 암 형태 |
|---|---|---|---|
| / 분 회전 속도 Ｒ: | 0~51r/min | 느린 샤프트: | 트위스트 방식 유언비어 유포자와 2 샤프트 |
| 패스트 샤프트: | 두 세트 Φ50 분산 디스크와 두배 빠른 샤프트 | 올림 높이: | 210 밀리미터 |
| 전력: | AC :3phase*380V、50Hz ; | 차원: | L1350*W800*H1550(mm) |
| 중량: | 약 570 킬로그램 | 리프팅 모드: | 라이너 가이드 철도 선박 모터 유도화 상승 |

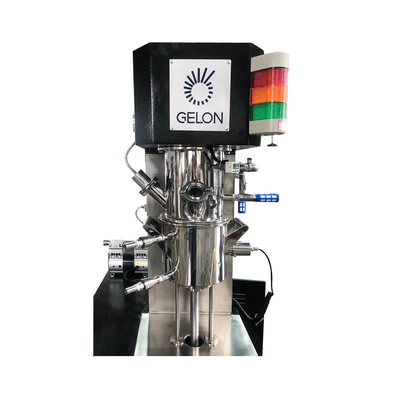

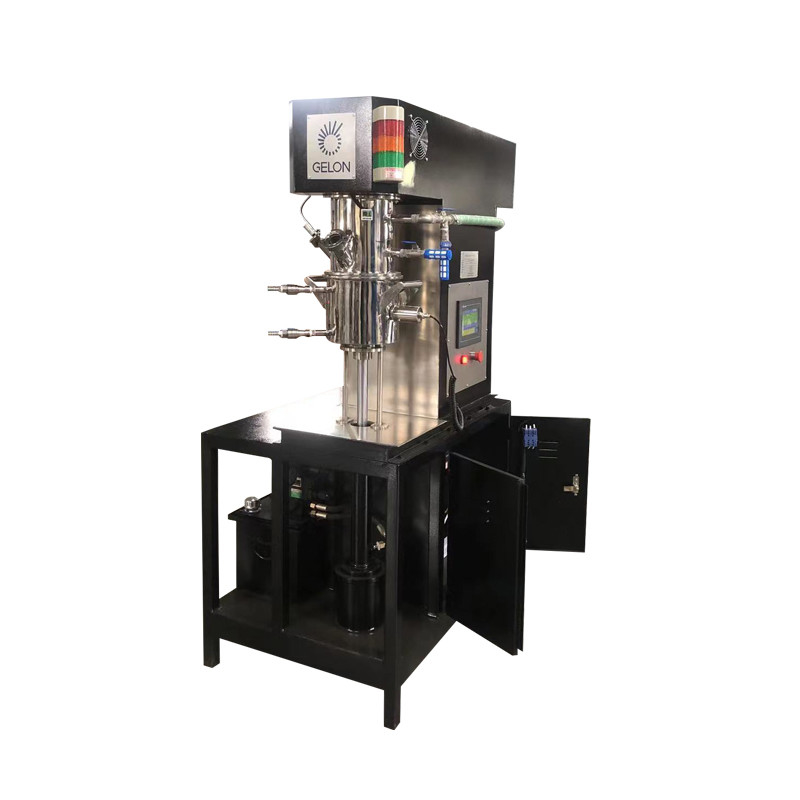

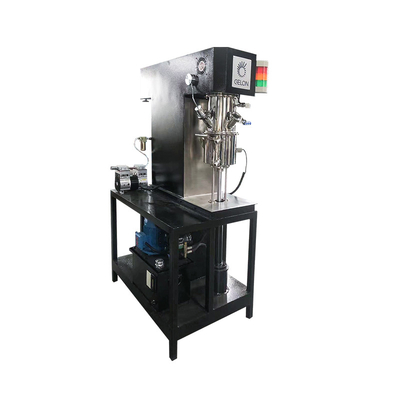

GN-PM-5L 이중 유성 믹서
1.요약:
우리의 이중 유성 분산 동력 혼합기는 전통적인 이중 유성 혼합기와 고속 분산 혼합기의 이론을 결합하여 새로운 고효율 기계를 만들었으며 현재 새로운 에너지 분야에서 널리 사용되고 있습니다.
리튬 이온 전력 전지 및 전자 용량의 특성에 따라 기존의 유성 혼합기 및 분산 전력 혼합기를 기반으로 리튬 전력 양극 및 음극 슬러리를 만들기 위한 건조 분말 공정에 적용되는 새로운 강화 기계를 높은 회전 속도와 더 큰 크기로 개발했습니다. 토크.당사는 교반기의 회전 속도, 혼합력, 선형 분산 속도, 합리적인 비틀림 교반기 모양으로 감소된 고점도 슬러리 저항, 용기 내부의 난류 강도 분포와 같은 요소를 충분히 고려하여 보다 효율적이고 보다 안정적인 이중 유성 동력 혼합기와 강화된 트위스트 교반기는 고점도 배터리 슬러리를 처리할 수 있습니다.파워 믹서의 교반기 특성은 - 트위스트 교반기의 회전 및 회전은 시계 방향입니다. 한편 고속 분산을 위한 회전은 시계 반대 방향이며, 전단, 반죽 및 분산 시 재료가 복잡하게 움직이도록 속도를 조절할 수 있어 모든 데드를 효과적으로 제거합니다. 믹싱 중 포인트 및 클라이밍 현상.안정적인 밀봉 성능을 보장하기 위해 부드럽고 조용한 밀봉과 함께 결합된 세 가지 기계적 밀봉 세트.재료 온도 제어에서 고유한 온도계 기술인 유성 프레임과 회전용 온도계 막대와 함께 사용됩니다.Pt100 온도 측정 센서는 재료와 직접 접촉하여 온도 측정의 정확도를 크게 높이고 응답이 훨씬 빠르며 오류는 ±0.2℃로 감소합니다.
기계는 베이스, 대들보, 직립 기둥, 밀봉 덮개, 용기, 전송 시스템 및 전자 제어 시스템으로 구성됩니다.
2. 주요 기술 구성
| 아니요. | 이름 | 모델 및 사양 | 원산지 |
| 1 | 감속기 | BLD11-23-1.5kW-4P | 장랑 |
| 2 | 모터 | 저속 1.5Kw-4P, 1대, 고속 1.5Kw-2P, 1대 | 완난 |
| 삼 | 알루미늄 합금 금속 터보 기어 박스 | NMRV040-F1-15(4P-0.25KW)(모터 포함) | 리시안 |
| 4 | 주파수 인버터 | 1.5Kw×1대, 1.5Kw×1대 | Danfoss-덴마크 |
| 5 | 열전대 | Pt100(고정밀 온도 측정) | HTC |
| 6 | 베어링 | 도면에 따라 | 궐련 |
| 7 | 스켈레톤 오일 시일 | 불소 고무 스켈레톤 오일 시일 | NOK |
| 8 | 전기 부품 | 저전압 전기 부품 | 지멘스 |
| 9 | 판막 | 도면에 따라 | 에니스 |
| 10 | 기계적 밀봉 | 두 세트 기계적 밀봉 | 일본 |
| 11 | 기어 |
기어표면 경화처리, 정밀연삭 마무리, 헬리컬 기어 전송 |
산롱 |
| 12 | 윤활 그리스 | 고속 베어링 특수 그리스 400도 | "베스트" 브랜드 |
삼.주요 기술적인 매개변수
| 1 | 진공도 | -0.098MPa |
| 2 | 구조 | 단일 암 유형 |
| 삼 | 회전 속도 r/min |
혁명: 0~51r/min, 회전: 0~102r/min(주파수 변환 0~50Hz); 고속: 0~8800r/min(주파수 변환 0~70Hz); |
| 4 | 슬로우 샤프트 | 트위스트 타입 교반기가 있는 2개의 샤프트; |
| 5 | 패스트 샤프트 | 두 세트 Φ50 분산 디스크가 있는 이중 고속 샤프트 |
| 6 | 리프팅 모드 | 라이너 가이드 레일 선박 모터 구동 리프팅 |
| 7 | 리프팅 높이 | 210mm |
| 8 | 선박의 위치 | 중앙 위치를 확인하기 위해 볼록한 가장자리 구조와 함께 고정 장치의 전면 및 후면에 곡선 모양 위치 판의 네 조각이 있습니다. |
| 9 | 소음 | 장비 1M 밖에서 측정, 소음 ≤80dB |
| 10 | 온도 측정 모드 | 온도 테스트 헤드가 재료에 닿고, 용기 바닥에서 1/3 멀리 떨어져 있고, 회전 동작, 내부 세트 전기 전송 장치 |
| 11 | 전력 | 교류: 3상*380V, 50Hz; |
| 12 | 치수 | L1350W800H1550(mm); |
| 13 | 무게 | 약 570kg |
4. 선박
내부 및 외부 표면은 자동 연마기로 밝게 연마됩니다.
선박 처리.용기 본체와 바닥에는 수냉식 원형 채널이 장착되어 있습니다.용기 본체 가이드 플레이트는 재킷 벽과 매끄럽게 일치합니다.
선반 가공.용기 바닥에는 재킷과 가이드 유체 슬랫이 있습니다.빠른 연결관 2sets, 출구 DN50 공 벨브 1 세트, 1 세트를 가진 배럴 몸, 자물쇠 팔 2 세트를 가진 물 냉각 인레트와 출구 DN25.
ㅏ,선박 구조
| 1 | 치수(내경별 내경) | Φ250×160mm |
| 2 | 설계용량(L) | 7.85L |
| 삼 | 설계압력(MPa) | 용기 내부 -0.098Mpa, 재킷 0.4Mpa; |
| 4 | 설계온도(°C) | -10～200; |
| 5 | 주재료 | 304 스테인레스 스틸; |
| 6 | 껍질두께(mm) | 내부 쉘δ4mm(가공 후 실제 측정 두께), 재킷δ3mm; |
| 7 | 온도 조절 모드 | 물 냉각 재킷, 인레트 및 출구 분사구 크기: DN15; |
| 8 | 방전 모드 | DN20 볼 밸브 |
| 9 | 이동 모드 | 손으로 운반 |
| 10 | 수량 | 1개 |
B, 선박 위아래로
| 1 | 선박 리프트 전력: 0.25w |
| 2 | 리프팅 가이드는 라이너 가이드 레일: 2개, 이중 슬라이더가 있는 20x400입니다. |
C, 선박 본체 위치 고정
| 1 | 선박 리프트 브래킷에는 제자리에 고정된 후 고정되는 4개의 위치 고정 장치가 있습니다. |
5. 용기 노즐
| s/n | 용법 | 투기. | 수량 | 노트 |
| 1 | 분말 충전 노즐 | DN60 | 1 | DN60 충전 포트 |
| 2 | 시력 유리 | DN50 | 2 | LED 시력 유리 |
| 삼 | 진공 | DN10 | 1 | 퀵 오픈 타입 |
| 4 | 통풍 | DN10 | 1 | 퀵 오픈 타입 |
| 5 | 진공 측정기 | M14×1.5 | 1 | 진공 측정기 |
6. 주요 재료
| s/n | 이름 | 재료 | s/n | 이름 | 재료 | |
| 1 | 상부 배럴 | 304 | 4 | 혼합 샤프트, 분산 샤프트 | 321 | |
| 2 | 다운 배럴 | 304 | 5 | 혼합 블레이드, 분산 블레이드 | 316 | |
| 삼 | 재킷 | 304 | 6 | 프레임, 지하실 | Q235 |
7. 샤프트와 블레이드 혼합
| 1 | 트위스트 프레임 교반기: 2개 세트, 회전 속도: 0-102rpm, 교반기는 Ra0.025를 반영하도록 연마한 후 전체 하나, 4개의 샤프트 연결, CNC를 형성하도록 위조됩니다. |
| 2 | 분산 샤프트: 2set, 회전 속도: 0-8800rpm, 독일어 베어링: FAG, 퍼즐 씰 채택, 각 샤프트에 Φ50 디스크 2개, 선형 속도: 0-23m/s; |
| 삼 | 샤프트 및 교반기: 표면이 연마되고 디스크가 G6.3으로 균형 잡힌 처리로 설정됩니다. 교반기와 배럴 바닥 사이의 거리는 2-3mm, 교반기와 용기 벽 사이의 거리는 2-3mm, 두 교반기 사이의 거리는 2-3mm입니다. 2-3mm입니다; |
| 4 | 샤프트 씰:기계식 씰 구조 |
| 5 | 유성 캐비닛: 헬리컬 기어 트랜스미션 채택, 싱크로니 벨트는 USA 브랜드 게이츠로 제작되었습니다. |
|
비고 : 1, 특수 안전 잠금 장치 오일 실린더를 설정하고 진공을 유지하기 위해 용기가 떨어지는 것을 방지하십시오. 2, 동기화 벨트를 수리하고 교체하기 쉬운 해체로 전체 지하실을 설정하십시오. |
|
8.진공시스템(자동)
| 1 | 디스플레이 미터, 볼 밸브; |
| 2 | 샤프트 기계적 밀봉: 합금 금속 |
| 삼 | 위아래 용기는 EPDM 씰이고 정적 위치는 O 모양 EPDM 씰이며 진공도는 -0.098MPa(진공 펌프 없이)에 도달할 수 있습니다. |

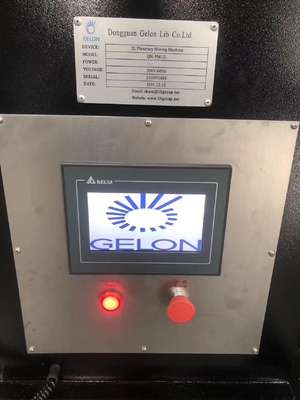

9. 전기 부품
| 일련 번호 |
전기 장 1pcs: l 한 세트의 고속 분산 주행 제어(시작/정지, 가속/감속 포함); l 분산 속도 테스트 시스템, 속도계 한 세트; l 한 세트의 회전 혼합 제어 시스템(시작/정지, 가속/감속 포함); l 회전 속도 테스트 시스템 1세트, 속도계 1개; 엘 온도 테스트 시스템 한 세트; l 실행 시간 계산기, 시간 동안 유효/무효 버튼, 각 1개 l 진공 펌프 제어 버튼 1세트(시작/정지 포함); l 스포트라이트 버튼 1세트(시작/정지 포함) l 비상 버튼, 1개, 전원 표시등, 1개, 오류 1개 |
| 주목 |
1, 실행 전압 380V/50Hz/3 단계, 제어 전압 24VDC; 2, 커넥터, 공기 스위치, 차단기 등은 Seimens입니다. 3, 중간 릴레이: 일본 IDEC; 4, 저속 모터, 고속 모터는 VFD 시작입니다. 5, 모터, 인덕터, 솔레노이드 밸브, 리미트 스위치 보호 등급과 같은 모든 기기 구성 요소는 IP54 이상입니다. |
10. 안전 인터록 시스템
| 1 | 비상 버튼을 누르면 기계가 정지하여 어떤 작업도 진행할 수 없습니다. |
| 2 | 용기가 상승한 후 분산 샤프트가 회전합니다. |
| 삼 | Vessel 하강 후 분산 샤프트 정지 |
| 4 | 전류가 범위를 넘으면 멈춥니다. |
| 5 | 믹서, 전기 캐비닛 및 제어 패널은 전기 접지되어야 합니다. |
11.예비 부품
| s/n | 이름 | 투기. | 재료 | 수량 | 주목 |
| 1 | 용기 봉인 | T형 씰 L=650 | EPDM | 1 |
