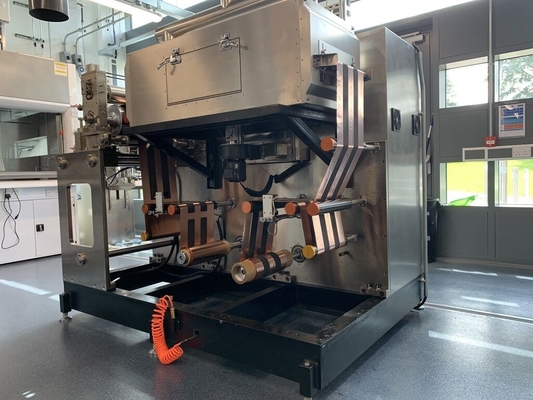

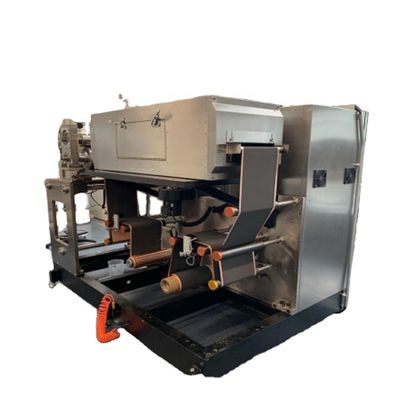

리튬 이온 전지 조립체 기계 360 유형 전극 슬러리 코팅

리튬 이온 전지 조립체 기계 360 유형 전극 슬러리 코팅
Lithium Ion Battery Assembly Machine 360 Type Electrode Slurry Coating
리튬 이온 전지 조립체 기계 360 유형 전극 슬러리 코팅 리튬 이온 전지 조립체 기계 360 유형 전극 슬러리 코팅 리튬 이온 전지 조립체 기계 360 유형 전극 슬러리 코팅

큰 이미지 :  리튬 이온 전지 조립체 기계 360 유형 전극 슬러리 코팅

제품 상세 정보:
원래 장소: 중국
브랜드 이름: GELON
인증: CE
모델 번호: GN-C360
결제 및 배송 조건:
최소 주문 수량: 1개 세트
가격: USD 41300 / set
포장 세부 사항: 목재 틀
배달 시간: 30~45 일
지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환
공급 능력: 50개 세트 / 달

리튬 이온 전지 조립체 기계 360 유형 전극 슬러리 코팅

설명
적당한 시스템: LFP, LCO, LMO와 타체계 배터리 양극과 음극 전극 코팅 러닝 기판 두께: 알루미늄박(Al): 11~30um / 동박(Cu): 8~30um
코팅 롤러 폭: 360 밀리미터 효과적인 코팅 폭: ≤ 300mm
장비 기계적 작동 속도: 3m/분 장비 코팅 속도: 0.3m/분
슬러리 점도에 적합: 2000~12000 cps 단면 코팅 건조 두께 범위: 50-150μm
최소 간격 길이: 5 밀리미터 다중 섹션 최소 코팅 길이: 20 밀리미터
강조하다:

LFP 배터리 코팅기기

,

LCO 배터리 조립체 기계

,

360 유형 배터리 슬러리 코팅

기계류를 코팅하는 코팅기기 리튬 이온 바애터리 조립체 기계 360 타입 전극 슬러리

리튬 이온 전지 조립체 기계 360 유형 전극 슬러리 코팅 0

나.도입 :

간헐적 실험적 코딩기는 연속적이고 간헐적 도료를 위해 사용될 수 있는 3롤 전사 코팅 장비이고, 표면 코팅 공정을 다양한 기판에 신청하도록 편리합니다. 특히 이온 배터리 업계에 사용했습니다. 장비는 연구원들이 사용하고 어떤 생산과 다르지 않은 것 인 코팅 정확성과 일관성을 위한 요구조건도 충족시키지 않도록 편리하도록 설계되고, 우수한 건조 효과를 가집니다. 그것은 리튬-이온 배터리, 슈퍼 커패시터의 연구 개발과 작은 재판에 이상적이고, 니켈 배터리와 다른 이차 전지입니다.

II.특징 :

  • 그것은 연속적이고 간헐 도장을 실현하기 위해 자유로이 바뀌게될 수 있습니다 ;
  • 일탈 보정 장치를 갖추는 기판 장력 조정, 안정적 테프 노정 ;
  • 가열공기 건조로, 상부 및 하부 에어 블로잉, 고품질 건조 효과 ;
  • 더 넓은 코팅 윈도로, 3롤 전사 코팅 ;
  • 높은 코팅 정확성을 획득하기 위한 정확성 조정 기구로, 콤마 스퀴지 측정 ;
  • 사용하도록 편리하고 쉬운 PLC 제어, 터치 스크린 작전 ;
  • 선택적 용매 회수 프로세싱 디바이스 ;

3세. 장비 기술적인 매개 변수와 주요 장비 구성

(1) 주요 장비 구성 :

아니오. 이름
1. 기중 차단기
2. PLC
3. 터치 스크린
4. 중간 중계기
5. 서보 모터
6. 유성 감속기
7. 브레이커
8. AC 접속기
9. 고체 계전기
10. 온도조절 장치
11. 완전 자동 수정
12. 완전 자동 긴장
13. 재료 모터를 (받는) 주 방전
14. 광학 섬유 광안
15. 딥 그루브 볼베어링 (기계의 프런트 엔드)
16. 도포 롤
17. 등받이 롤
18. 스크레이퍼 날
19. 가이드 롤러
20. 주파수 변환기
21.

  • 장비 기능 :
아니오. 항목 상술 발언
1. 적당한 시스템 LFP, LCO, LMO와 타체계 배터리 양극과 양극 코팅 공정
2. 달리는 기판 두께

알루미늄 호일 (Al) : 11~30um

동박 (Cu) : 8~30um

3. 도포 롤러 폭 360 밀리미터
4. 유효 코팅 폭 ≤ 300 밀리미터
5. 장비 기계적 동작속도 3m/min
6. 장비 도포 속도 0.3m/min 드라이링 상황에 따라서
7. 슬러리 점성에 적합합니다 2000~12000 Cps
8. 건조 두께 범위를 코팅하는 단일면 50-150μm
9. 최소 간격 길이 5 밀리미터
10. 다중-구역 최소 도포 길이 20 밀리미터
11. 용매 특성 유성 용제 NMP(s.g=1.033,b.p=204C)
수용매 H2O/NMP(s.g=1.000,b.p=100C)
12. 고체 함량에 적합합니다 음극 사우스 캐롤라이나 60%±5%

음극 사우스 캐롤라이나 50%±5% (PVDF 시스템)

사우스 캐롤라이나 50%±5% (SBR 시스템)

13. 비율

음극 1.5-2.59/cm2

음극 1~1.89/cm2

14. 도포 방법 연속 피복 / 간헐 도장 / 추적 코팅
15. 기판 진행방향 앞으로 코팅, 기판 포워드와 반대 비어 있는 포일 작동

(3) 각 부의 구조로의 도입 :

1. 필수적 언와인딩, 헤드 메카니즘 :

아니오. 항목 상술 발언
롤러 설치 구성 캔틸레버는 굳게 설치됩니다
롤러 표면 처리 금속 알루니늄 롤러, 써클 회전 진도 ≤30um의 표면 산화
장력 제어 시스템 폐쇄 고리 자동 제어 일정한 장력, 장력 범위 0~50N
보정 방법 자동 EPC 제어가 50 밀리미터를 스트로우크합니다
압연 소재 방법 자재롤은 3 인치 통풍 수직갱으로 고쳐집니다
한 개의 부풀게할 수 있는 샤프트를 풀기
기판 이동의 방향 앞쪽이고 반대입니다 (되감기)
기판 주행속도 2m/min
맥스. 지름을 풀기 Ф250mm
맥스. 부풀게할 수 있는 샤프트의 베어링 캐패시티 80Kg
부풀게할 수 있는 샤프트를 푸는 수 1개 부분
11 주요 드라이브 모터 서보 모터
12 롤러 표면 처리

수입된 EPDM 롤러,

써클 회전 진도 ≤30um

폭 360 밀리미터
13 스크레이퍼 구조 이중의 측면을 가진 콤마 스크레이퍼
14 도포 롤러 (스틸 롤러) 경질 크롬은 표면에 도금되었습니다
15 백 롤러 (고무 롤러) 표면적으로 수입된 EPDM
16 스크레이퍼의 간헐적 높이 조절 수동 조정
17 조작 패널 터치 스크린과 버튼 (함수 인터페이스에 따라 작동하세요)

2.오븐

아니오. 항목 상술 발언
오븐 구조 단일층 독립적 난방
오븐 길이 1 미터 / 구간
재료 SUS304 안쪽 라이너 1.0 밀리미터, SUS201 바깥 라이너 2.0 밀리미터
오븐 가이드 롤러 전송 방식 피동롤러는 운전합니다
온도 제어 그것은 정상 작업 온도 제어와 과온 모니터링의 보호 제어로 분할됩니다. 때 과온, 그것이 주요 가열 동력 공급을 자를 것입니다.
가열 방법 전기 가열, 열풍 순환 구조
일단면 오븐의 히팅 파워 5KW
건조 터널에서 온도 한 개의 오븐 ≤5C의 온도차인 디자인 Max150C
작동 동안 상자의 표면 온도 ≤45C
블로잉법 위로 향하여 부세요
배기 공기량 조절 미캐니컬 밸브를 통한 독립 제어
노즐 구성 노즐 슬롯은 스페셜 몰드로 배열됩니다
팬 제어 접촉기 제어
가열 제어 고체 계전기
팬 재료

3.권취 기구 : 기능은 다음과 같은 추가로, 언와인딩의 그것과 같습니다

아니오. 항목 상술 발언
긴장 한쌍의 견인 롤러는 앞이 그리고 뒤로 폐쇄 고리 자동 제어 일정한 장력, 장력 범위 0~50N에 설치됩니다
설치 구성 닦은 이사회는 굳게 설치됩니다
부풀게할 수 있는 샤프트를 다시 감는 수 1개 부분 캔틸레버 되감기

  • 제어 시스템 :
아니오. 항목 상술 발언
1 주제어 유닛 터치 스크린, PLC, 서보 시스템
2 조작 모드 매뉴얼, 자동, 비상 정지 ; 전체 기계는 운영될 수 있습니다
3 코팅, 간헐적 길이 설정 범위

도포 길이 20.0~3200.0mm

간헐적 길이 5.0~3200.0mm

4 경보 상황 장치가 실패할 때, 터치 스크린은 상응하는 보정 스크린을 드러낼 것입니다
5 카운팅 기능 생산량 / 길이
6 머리와 꼬리 부분 두께 조정법 프로그램 제어 스틸 롤러와 고무 롤러의 실현은 비율을 가속시킵니다

  • 코팅 설비의 출현 크기와 무게 :

대략 L1800*W1100*H1250mm 무게를 분류하세요 : 1.2T

(4) 장비 정확도 :

  • 하드웨어 정확도
아니오. 항목 상술 발언
스크레이퍼 라운드 소모 ≤1.5um, Ra0.4 곧음 ≤1.5um
도포 롤러 (스틸 롤러) 라운드 소모 ≤1.5um, Ra0.4 곧음 ≤1.5um
고무 로울 소모 ≤30um, 곧음 ≤10um
수정 일탈 ±0.2mm

3. 측정 방법

A. 측정부 : 모서리로부터의 3 밀리미터와 끝으로부터의 6 밀리미터와 처음부터 10 밀리미터.

비. 측정 사이즈 Φ35mm 또는 절차에 따르면 구매자를 위한 요구
